太陽光発電インバーターの薄膜コンデンサのアプリケーションケース、利点、および設計選択

会社ニュースJun 06, 2025著者: 管理者

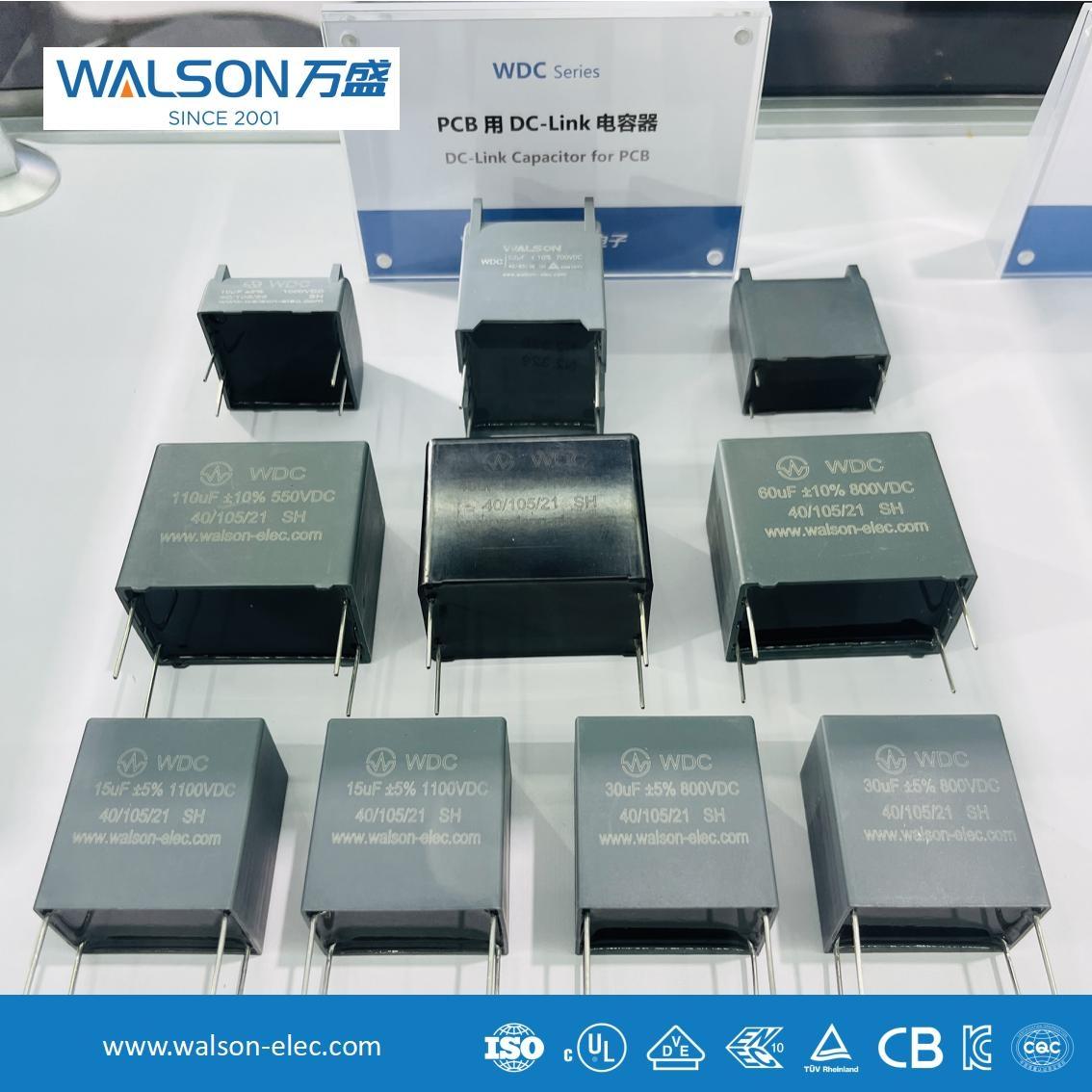

フィルムコンデンサは、特に高リップル電流を処理するために、太陽光インバーターで重要です。例として100kWのインバーターを採取すると、DC-Linkコンデンサは220Aの最大リップル電流に耐える必要があります（低電圧、フルパワー条件下）。信頼性を確保するために、設計にはマージンが必要であり、実際のリップル電流機能は300Aを超えています。

静電容量の値は、バスの電圧への影響を最小限に抑えます。たとえば、5kHzのスイッチング周波数では、静電容量が変化しても電圧変動（ΔV）は無視できます。したがって、焦点は容量ではなく、コンデンサのリップル電流能力にあります。フィルムコンデンサのESR（同等のシリーズ抵抗）は重要なパラメーターです。LowerESRは、より高いリップル電流を可能にし、必要な並列コンデンサの数を減らします。たとえば、1.2mΩのESRを持つ420μF/1100Vコンデンサの単一ユニット評価は60a（70°C）であり、5つの並列ユニットが300A要件を満たすことができます。

温度制御も同様に重要です。寿命と性能を確保するために、コア温度は85°C（70°Cのケース温度で）を下回る必要があります。 ESRとサーマル設計を最適化することにより、並列ユニットの数を最小限に抑えて、コストとサイズを削減できます。要約すると、PVインバーターのDCリンクコンデンサのコア基準は、リップル電流能力が高く、ESR特性が低いです
