フィルムコンデンサの基本的な知識と応用

フィルムコンデンサは、さまざまな回路で広く採用されている誘電体としてプラスチックフィルムを使用する電子部品です。それらのコア構造は、金属電極（アルミニウムまたは亜鉛）とプラスチックフィルム誘電体（例えば、PET、 o pp）、巻線または積み上げプロセスを通じて製造され、エポキシ樹脂またはプラスチックのケースでカプセル化されています。この設計は、非極性、高電圧抵抗、低損失を付与し、高周波AC回路に最適です。

機能と利点

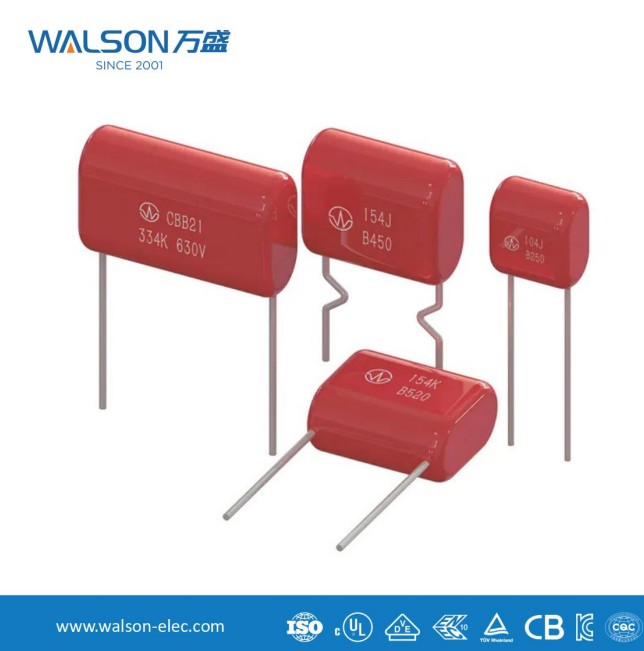

フィルムコンデンサは、驚くべきパフォーマンスの利点を示します。第一に、彼らは優れた温度安定性を提供し、-40°Cから105°C以内で最小限の静電容量の変動があり、過酷な環境に適しています。第二に、それらの低誘電損失（TanΔ<0.001）はエネルギー廃棄物を最小限に抑えます。さらに、自己癒しの特性（金属化されたフィルムの局所的な内訳後の断熱材の回復）は、サービスの寿命を延ばします。たとえば、ポリプロピレンフィルムコンデンサ（CBB）はインバーターの高パルス電流に耐えますが、ポリエステルフィルムコンデンサ（CL）は一般的に回路のろ過と結合に使用されます。

典型的なアプリケーション

産業分野 ： モーターランコンデンサは、位相シフトを介してトルクを生成し、単相誘導モーターを駆動します。 Power ElectronicsのSnubberサーキットは、フィルムコンデンサを利用して電圧スパイクを吸収し、IGBTモジュールを保護します。

再生可能エネルギー ： PVインバーターのDCリンクコンデンサには、ESRが低いために金属化ポリプロピレンフィルムコンデンサ（MKP）が好ましい高リップル電流耐性が必要です。電気自動車のオンボード充電器（OBC）も高い信頼性に依存しています。

家電 ： LEDドライバーでは、フィルムコンデンサは電磁干渉（EMI）を抑制し、エネルギー効率を高めます。

技術的傾向

5GとIoTの上昇により、より高い周波数と小型化がフィルムコンデンサテクノロジーの革新を促進します。たとえば、ナノスケールの金属化はエネルギー密度を改善しますが、生分解性材料は環境に優しい目標と一致します。将来のアプリケーションは、スマートグリッドとワイヤレス充電システムで拡大します。
