舞台裏:高出力アプリケーション向けフィルムコンデンサの10段階の製造工程

業界ニュースApr 08, 2026著者: 管理者

フィルムコンデンサは、その高い絶縁耐力により、EV充電や再生可能エネルギーシステムなどの高出力アプリケーションで広く使用されています。主な製造工程は以下の通りです。

1.メタライズ： ナノ厚さの金属層（亜鉛アルミニウムなど）がフィルム上に真空蒸着されます。この層により自己修復が可能になります。

2.スリッティング： 幅広のフィルムを必要な幅に正確にカットします。短絡を防ぐために、エッジはきれいでバリがない必要があります。

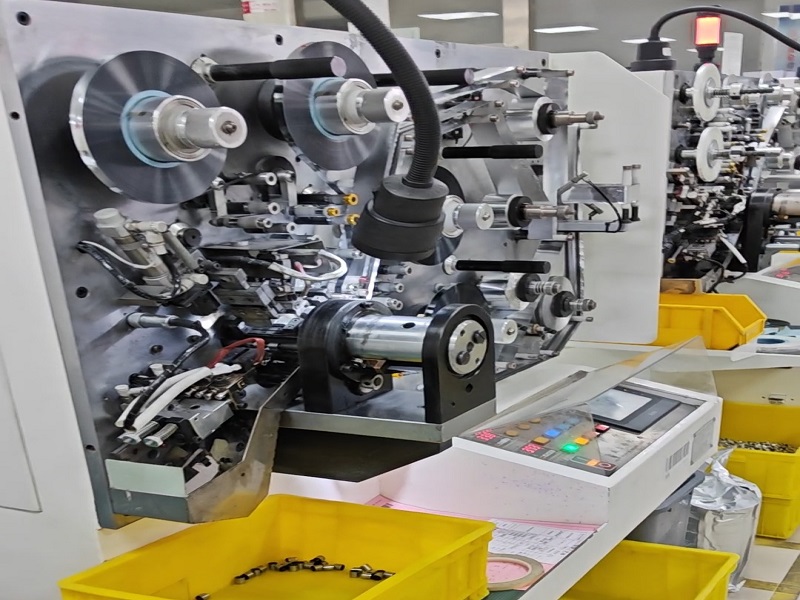

3.巻き上げ： 2つのフィルム層がオフセットされたエッジを備えた円筒形コアに巻かれ、電気接続のためにしばらくの金属層が露出します。

4.平坦化： 丸型コアをプレスして扁平形状にし、スペース効率と放熱性を向上させています。

5.スクーピング（エンドメタライゼーション）： 溶融金属（亜鉛など）がコアの周囲にスプレーされ、すべての内部電極を並列に接続する導電性端面が形成されます。

6.ストレス解消： 熱処理により膜内部の応力を取り込み、安定した静電容量を確保します。

7.ヒーリング（活性化）： 定格値以上の電圧を印加することで積極的に破壊、欠陥を切り分け、信頼性を向上させます。

8.溶接端子: 外部端子は溶接またはレーザー溶接により芯電極に強固に取り付けられます。

9.コーティング: 耐湿性と絶縁性を高めるために絶縁ワニスが申請されます。

10.ポッティング/モールディング： コアはPPSケースに入れられ、エポキシ樹脂で埋め込まれ、究極の環境的および機械的保護を実現します。
これらの手順の後、コンデンサはテストされて出荷されます。
