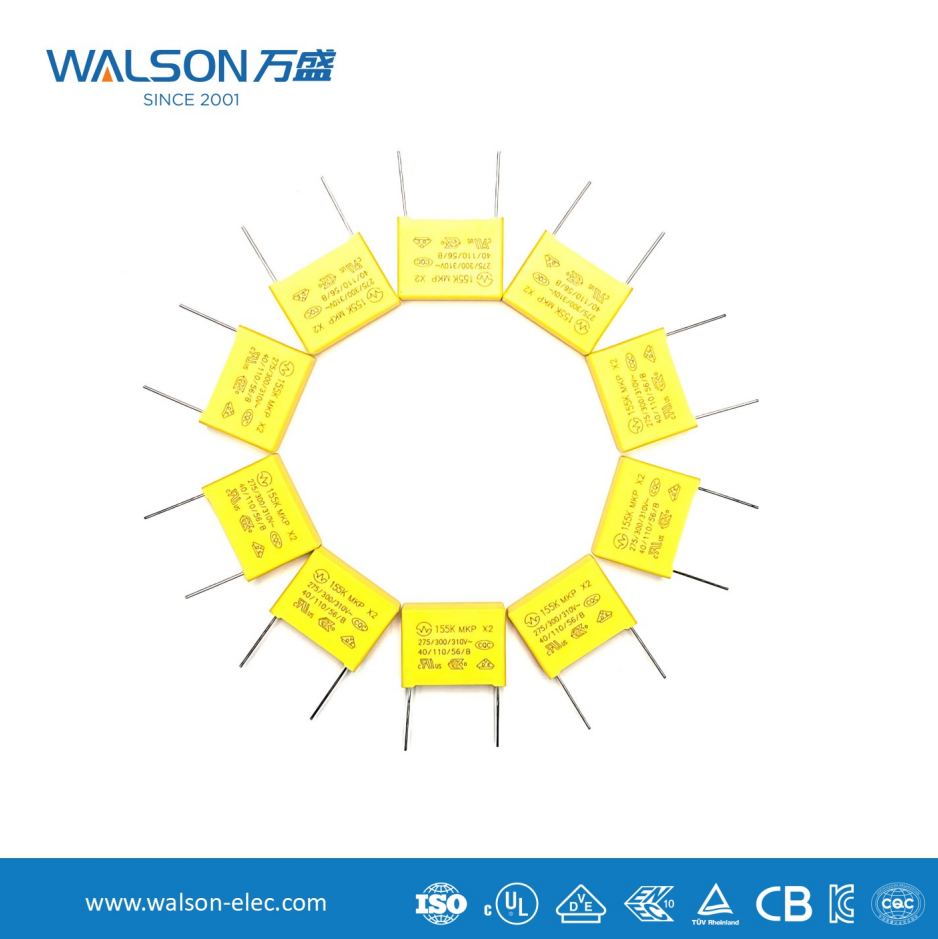

安全コンデンサの特徴と用途

I. コア特性（通常のコンデンサとの本質的な違い）

安全性の特徴 コンデンサ 「安全」という言葉を中心に展開しています。

1. 故障モードの安全性

主な特徴: これは安全コンデンサの重要な機能です。コンデンサが過電圧、過熱、またはその他の理由で故障した場合、次のように動作するように設計されています。 オープンサーキットモード ではなく、 短絡モード .

これがなぜ重要なのでしょうか?
活電線と中性線の間（X コンデンサ）、または活電線と中性線と大地の間に接続されているコンデンサ（Y コンデンサ）が短絡により破損すると、感電、火災、または機器の損傷が発生する可能性があります。ただし、開回路故障はフィルタ機能が失われるだけで、安全上の問題は発生しません。

2. メタライズド薄膜誘電体の採用

通常はポリプロピレン (MKP) またはポリエステルフィルムが使用されます。この媒体には、 自己修復特性 : フィルムが部分的に破壊されると、破壊点で発生した熱によって周囲の金属メッキが蒸発し、それによって障害点が分離され、コンデンサは部分的にその機能を回復し、永久的な短絡ではなく開回路状態を維持することができます。

3. 高水準の耐圧性と耐衝撃性

• 高定格電圧: 通常は 250VAC、275VAC、310VAC、440VAC などで利用可能です。
• 高いサージ電圧耐性: 動作電圧をはるかに超える瞬間的な高電圧パルス（落雷やスイッチングサージなど）に耐えることができます。たとえば、X1 コンデンサは 4kV のパルス電圧に耐える必要がある場合があります。
• 高い絶縁抵抗： 漏れ電流を最小限に抑えます。これは Y コンデンサにとって特に重要です。

4. 必須のセキュリティ認証

安全コンデンサは、使用される国または地域から次のようなセキュリティ認証を取得する必要があります。

• 中国: CQC (CCC 認証のセキュリティコンポーネント)
• 北米: UL (米国)、cUL (カナダ)
• ヨーロッパ: VDE（ドイツ）、ENEC（欧州共通規格）

認証マークはコンデンサ本体に直接印刷されており、購入時の直感的な識別基準となります。

II.分類と適用

安全コンデンサは主に次のように分類されます。 X コンデンサ そして 接続位置と保護レベルに基づく Y コンデンサ .

Ⅲ．選択と使用のガイドライン

1. アプリケーションの場所に基づいてタイプを決定する

• 使用する LとNの間のXコンデンサ。 Yコンデンサを使用する L/PGまたはN/PGの間。絶対に交換したり、通常のコンデンサと置き換えたりしないでください。

2. 安全基準に従って安全レベルを選択してください

• 接地漏れ電流に関する厳しい要件がある機器 (医療機器や携帯機器など) の場合、 Y1を選択する必要があります .
• Y2 家電製品やIT機器全般におすすめです。
• 入力電圧が高く、雷サージが激しい環境 (屋外機器など) の場合は、次のことを考慮してください。 X1 ;一般的な屋内での使用には、 X2 .

3. 主要なパラメータに注目する

• 定格電圧: 回路のAC動作電圧よりも高くなければなりません。
• 静電容量: X コンデンサの一般的な値は 0.1μF、0.22μF、0.47μF などです。 Y コンデンサは、漏れ電流を制御するために、より小さな静電容量 (通常 ≤ 数 nF) を持っています。
• 安全認証: 必要な認証マークが対象市場に存在するかどうかを確認します。

4. 使用ガイドラインに注意する

• X コンデンサ: 停電後に蓄積された電荷により感電する恐れがありますので、 X コンデンサ with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor （通常はメグオームの範囲）電圧が指定された時間内（たとえば、1秒以内）に安全な値まで低下することを保証します。
• Yコンデンサ : 高周波フィルタ効果を高めるため、配線の際はリード線を極力短くし、フィルタのグランド端子に近づけてください。複数の Y コンデンサは同じ点で接地する必要があります (「クリーン グラウンド」)。

概要

安全コンデンサは、電源設計における安全性と EMC 準拠の守護者です。 その本質は、障害発生時と運用中（フィルタリング）の両方でユーザーの安全を優先することです。 X および Y コンデンサの適切な選択と使用は、電力網に接続されている電子デバイスが安全認証 (CCC、UL、CE など) および電磁適合性テストに合格するために不可欠です。これらは、設計プロセス中、通常のフィルタコンポーネントではなく、安全装置として扱われなければなりません。
