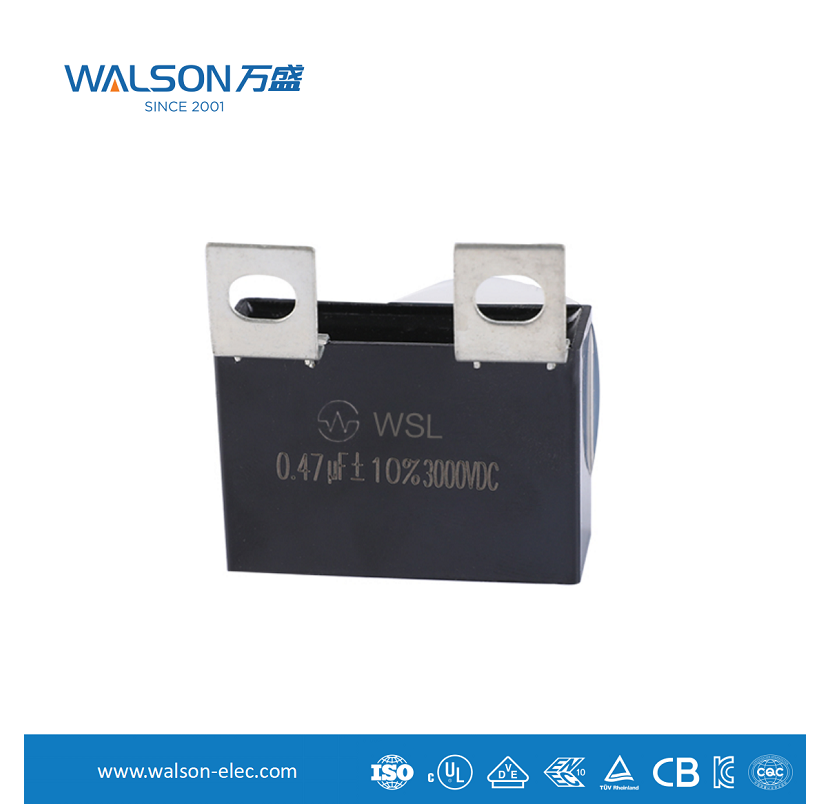

スナバコンデンサの特徴と用途

スナバコンデンサとは何ですか?

あ スナバコンデンサ バッファ コンデンサとしても知られるコンデンサは、回路内の電圧スパイクを抑制し、電磁干渉を低減し、スイッチング デバイスを保護するために使用される特殊なタイプのコンデンサです。通常、抵抗と直列に接続され、保護が必要なスイッチング デバイス (IGBT、MOSFET、サイリスタなど) または電圧サージが発生しているノードに並列に接続されます。
その中心的な機能は、エネルギーを提供することではなく、有害で瞬間的な過剰なエネルギーを「吸収」または「緩衝」することです。

主な特徴

スナバ コンデンサの特性によって、その性能と適用可能なシナリオが決まります。その主な特徴は次のとおりです。

1. 高耐電圧・高パルス耐量

回路の通常の動作電圧よりもはるかに高い瞬間的な高電圧スパイクに耐えることができなければなりません。
その設計と材料により、損傷することなく繰り返しの高強度電流パルスに耐えることができます。

2. 低い等価直列インダクタンス

これはスナバ コンデンサの重要なパラメータの 1 つです。電圧スパイクは非常に急激に変化するため、コンデンサの寄生インダクタンスが大きすぎると、電流の急激な変化が妨げられ、スパイクを吸収できなくなります。

ESL を低減するために、スナバ コンデンサには通常、次のような特別な構造が採用されています。

ポリプロピレンフィルムコンデンサなどの積層薄膜構造は、一般的に使用されるスナバコンデンサです。

フラットパッケージ: 電流ループ面積が減少し、インダクタンスが減少します。

マルチピン設計: 並列内部接続を提供し、ESL と等価直列抵抗をさらに低減します。

3. 低い等価直列抵抗

ESRが低いということは、エネルギー吸収時にコンデンサが発生する熱が少なく、その結果、高効率と長寿命が得られることを意味します。
高周波スイッチング用途では、ESR によって引き起こされる温度上昇がコンデンサ故障の主な原因の 1 つです。

4. 高い安定性と長寿命

スナバ コンデンサは過酷な電気環境で動作し、温度安定性、周波数特性、および長い耐用年数が必要です。ポリプロピレン・フィルムコンデンサはこれらの点で優れています。

5. 迅速な応答能力

ナノ秒レベルの電圧変化に素早く反応し、タイムリーに充放電を行うことができます。

コア機能と動作原理

簡単に言うと、スナバコンデンサは、コンデンサの両端の電圧が急激に変化しないという基本特性を利用しています。
電圧スパイクが発生した場合: コンデンサは低インピーダンス経路を提供し、スパイクによって生成された過剰な電荷を瞬時に吸収（充電）し、それによって電圧ピークを「平坦化」します。

あfter the voltage spike passes : コンデンサは、蓄えられたエネルギーを直列に接続された抵抗を通してゆっくりと放出 (放電) し、吸収されたエネルギーを抵抗内の熱として放散します。

直列抵抗の機能:

コンデンサの放電電流を制限して、スイッチング デバイスがオンになったときに過剰な突入電流が発生するのを防ぎます。
コンデンサと回路の寄生インダクタンスで構成される LC 共振回路によってダンピングを実現し、発振を防ぐことができます。
主な応用分野
スナバ コンデンサは、高速スイッチング動作と誘導性負荷を伴うすべてのパワー エレクトロニクス回路で広く使用されています。

1. スイッチング電源
パワースイッチングトランジスタの電圧スパイクを吸収し、MOSFETまたはIGBTを保護し、スイッチングノイズを低減し、電磁両立性を向上させるために使用されます。

2. モータードライブと周波数コンバーター
インバータブリッジでは、IGBTなどのパワーデバイスと並列に電圧オーバーシュートを接続し、主にモーターなどの誘導負荷や配線の寄生インダクタンスによって発生するスイッチング時の電圧オーバーシュートを抑制します。これは、高価な電源モジュールを保護するために非常に重要です。

3. 力率改善回路
PFC ブースト回路では、バッファ回路はスイッチング ノードの電圧を平滑化し、効率と信頼性を向上させます。

4. インバータ/コンバータ
太陽光発電インバータやUPSなどの機器において、主電源スイッチングデバイスを保護し、システムの安定動作を確保するために使用されます。

5. 誘導加熱
これらのアプリケーションでは、高いスイッチング周波数、大電力、非常に高い電圧および電流ストレスが必要となるため、スナバ コンデンサは必須の保護部品となります。

6. 半導体レーザー駆動回路
駆動電流パルスのスパイクとリンギングを抑制し、レーザー出力の安定性と寿命を保証するために使用されます。

7. カーエレクトロニクス
電気自動車/ハイブリッド自動車のモーターコントローラーやDC-DCコンバーターでは、使用環境が厳しく、信頼性の要求が非常に高いため、高性能のスナバコンデンサが多く使用されています。

8.電磁調理器
あbsorbing the reverse peak voltage on the power transistor is a typical low-cost, high-reliability application.
