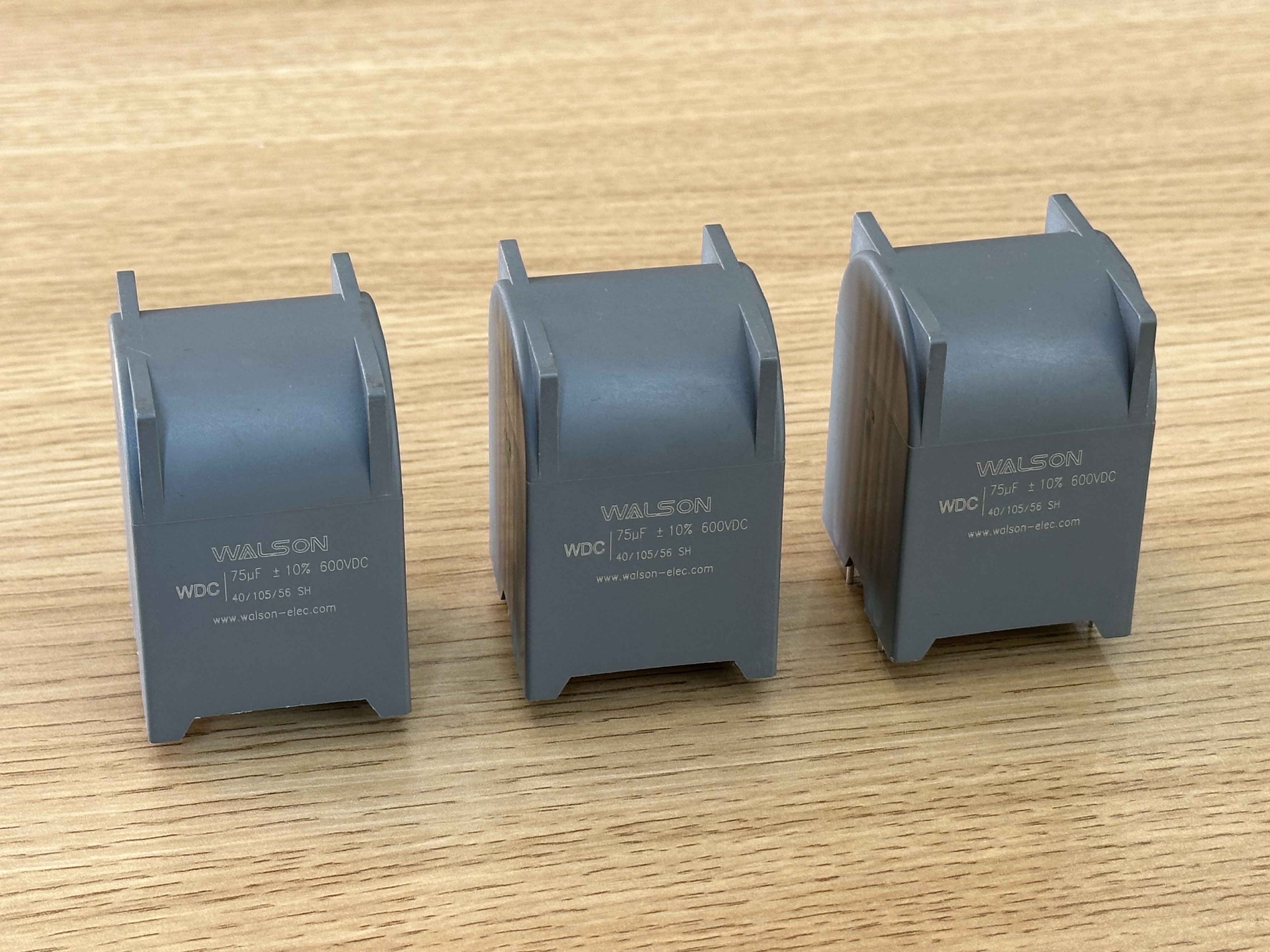

フィルムコンデンサの ESR/ESL パラメータの解釈と機器の動作に対する重要な影響

業界ニュースMar 02, 2026著者: 管理者

電子回路では、フィルムコンデンサは安定性があるため広く使用されています。それらの性能を深く理解するには、等価直列抵抗 (ESR) と等価直列インダクタンス (ESL) という 2 つの重要なパラメータを無視することはできません。

ESR（等価直列抵抗） 動作中にコンデンサが示す直列抵抗を指します。これは独立した物理抵抗器ではなく、電極抵抗、接触抵抗、および誘電体からの損失で構成されます。 ESR の存在は、次の 2 つの主な問題を引き起こします。発熱そして 効率の低下 。リップル電流がコンデンサを流れると、電力は ESR で消費されます (P = I² * ESR)。このエネルギーは熱に変換され、コンデンサの内部温度が上昇します。アレニウスの理論によると、温度が 10°C 上昇するごとに、コンデンサの寿命は多くの場合半分になります。したがって、長寿命と高い動作効率を確保するには、低 ESR が重要です。

ESL (等価直列インダクタンス) これは、コンデンサのリード線と内部電極構造によって形成される寄生インダクタンスに起因します。低周波アプリケーションでは、ESL の影響は無視できます。しかし、高周波スイッチング回路(スイッチング電源やインバータなど)では、ESLがコンデンサと共振し、誘導性リアクタンス(XL=2πfL)が発生します。これにより、コンデンサは高周波での本来のフィルタリング特性を失い、さらには回路内で発振や電圧スパイクを誘発し、通常の機器の動作を妨げる可能性があります。

機器の動作に対する重要な影響:

新エネルギー車のドライブや太陽光発電インバーターなどの高電力密度機器の場合、電流変化率 (di/dt) は非常に高くなります。フィルムコンデンサのESRが高すぎると、熱暴走の危険性が大幅に高まります。 ESL が高すぎると、スイッチング過渡現象中に生成される過電圧を効果的に吸収できず、パワー半導体デバイス (IGBT など) に損傷を与える可能性があります。したがって、フィルムコンデンサを選択する際には、 低ESRおよび低ESL 機器のエネルギー効率、信頼性、電磁両立性 (EMC) を向上させるために非常に重要です。
