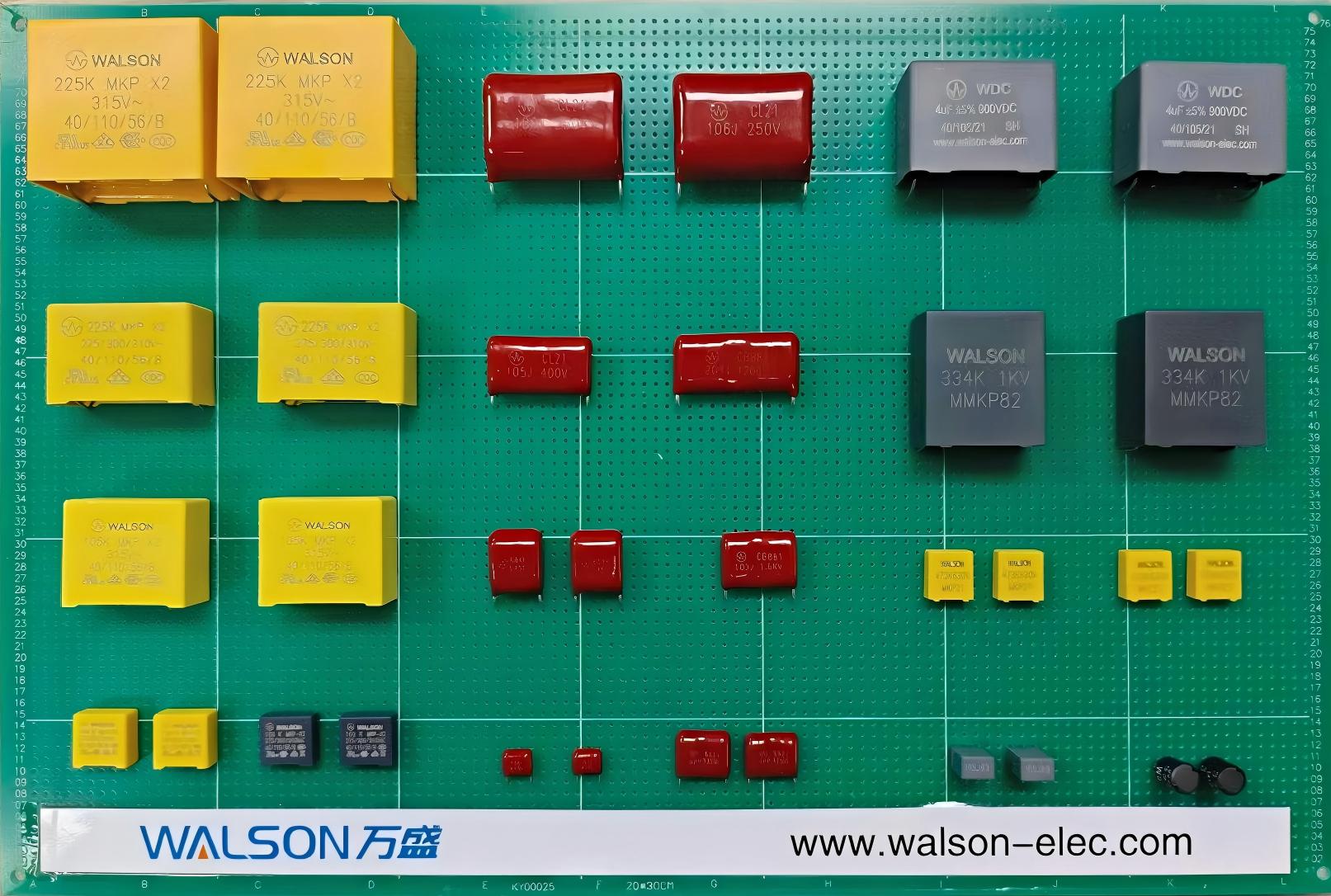

フィルムコンデンサを 1 つの記事で理解: 材料から構造までの基本的な知識

I. コア材料: 誘電体薄膜

誘電体膜というのは、 「心」 の フィルムコンデンサ 、コンデンサの基本性能の上限が直接決まります。それらは主に次の 2 つのカテゴリに分類されます。

1. 従来の（無極性）薄膜

ポリプロピレン (PP、BOPP):

• パフォーマンス特性: 非常に低い損失 (DF ~0.02%)、安定した誘電率、良好な温度特性と周波数特性、および高い絶縁抵抗。現在、総合的な性能と応用範囲が最も広い薄膜材料です。
• アプリケーション: インバーター、スイッチング電源、共振回路、ハイエンドオーディオクロスオーバーなどの高周波、高パルス、大電流アプリケーション。

ポリエステル(PET):

• パフォーマンス特性: 高い誘電率 (約 3.3)、低コスト、優れた機械的強度。ただし、損失が比較的高く (DF ~0.5%)、温度特性と周波数特性が劣っています。
• アプリケーション: 家庭用電化製品、一般的な DC ブロッキング、バイパスなど、容量対体積比の要件はあるものの、損失と安定性の要件はそれほど高くない DC および低周波アプリケーション。

ポリフェニレンサルファイド (PPS):

• パフォーマンス特性: 高温耐性(125℃以上)、寸法安定性、PETよりも損失が少ない。ただし、コストは高くなります。
• アプリケーション: 自動車エレクトロニクス、高温表面実装デバイス (SMD)、精密フィルター。

ポリイミド (PI):

• パフォーマンス特性: 高温耐性（250℃以上）の王様ですが、高価で加工も難しいです。
• アプリケーション: 航空宇宙、軍事、高温環境。

2. 新興（極性）薄膜 - 高温と高エネルギー密度を表す

ポリエチレンナフタレート (PEN):

• PETとPPSの中間の性能を持ち、耐熱性はPETよりも優れています。

ポリベンゾオキサゾール (PBO):

• 超高耐熱性と超高絶縁耐力を備えており、将来の電気自動車駆動用フィルムコンデンサの材料として期待されています。

フッ素ポリマー (PTFE、FEP など):

• 高周波特性があり損失が極めて低いですが、加工が難しくコストが高いため、特殊な高周波マイクロ波回路に使用されます。

材料選択における主なトレードオフ:

• 誘電率 (εr): 体積効率 (同じ静電容量を達成するために必要な体積) に影響します。
• 損失正接 (tanδ/DF): 効率、発熱、Q値に影響します。
• 絶縁耐力: 耐電圧に影響します。
• 温度特性: 動作温度範囲と容量の安定性に影響します。
• コストと加工性: 商品化への影響。

II.コア構造：メタライゼーション技術と電極

薄膜コンデンサの本質は薄膜上に電極をいかに形成するかにあり、そこからさまざまな特性を持った製品が生まれます。

1. 電極の種類

金属箔電極:

• 構造: 金属箔（通常はアルミニウムまたは亜鉛）を直接ラミネートし、プラスチックフィルムで巻き付けます。
• 利点: 大電流を流す能力が高く (電極抵抗が低い)、過電圧/過電流耐性が優れています。
• 短所: サイズが大きく、自己修復能力がありません。

金属化電極 (主流技術):

• 構造: 高真空下では、金属（アルミニウム、亜鉛、またはそれらの合金）を薄膜の表面に原子の形で蒸発させ、厚さわずか数十ナノメートルの極めて薄い金属層を形成します。
• 利点: サイズが小さく、比容積が大きいため、「自己修復」機能が備わっています。誘電体材料が部分的に破壊すると、破壊点で発生する瞬間的な大電流によって周囲の金属薄層が蒸発・蒸発し、欠陥部分が隔離され、コンデンサの性能が回復します。

2. メタライズド電極のキーテクノロジー（信頼性向上）

エッジを残し、エッジを太くする:

• エッジリービング: 蒸着の際、フィルムの端に余白を残し、巻き付け後の端での両電極の接触による短絡を防ぎます。
• 厚みのあるエッジ (現在のヒューズ テクノロジー): 電極の接触面（金メッキ面）の金属層は厚くなりますが、中央の活性領域の金属層は非常に薄いままです。これにより、接触面の接触抵抗が低くなり、自己修復に必要なエネルギーが少なくなり、より安全で信頼性が高くなります。

スプリット電極テクノロジー:

• メッシュ/ストライプセグメンテーション: 蒸着電極を複数の小さな相互絶縁領域 (漁網や縞模様など) に分割します。
• 利点: 潜在的な自己修復を局所的に行い、自己修復のエネルギーと面積を大幅に制限し、大面積の自己修復によって引き起こされる容量損失を防ぎ、コンデンサの耐久性と安全性を大幅に向上させます。これは高電圧、高出力コンデンサの標準技術です。

Ⅲ．構造設計：巻線と積層

1. 巻取りタイプ

プロセス: 金属化された薄膜の 2 つ以上の層がロールのように円筒形のコアに巻かれます。

種類:

• 誘導巻線: コアの両端から電極が引き出されているため、比較的大きなインダクタンスが得られます。
• 無誘導巻線: 電極はコアの端面全体から伸びています（金属端面は金の溶射プロセスによって形成されます）。電流経路は並列であり、インダクタンスが非常に低いため、高周波、高パルスのアプリケーションに適しています。

利点:

• 成熟した技術、幅広い容量範囲、製造が容易。

短所:

• 平坦な形状ではないため、一部の PCB レイアウトではスペース効率が低下する可能性があります。

2. 積層タイプ（一体型）

プロセス: あらかじめ電極を蒸着した薄膜を平行に積層し、接続プロセスにより電極を交互に引き出してサンドイッチ型多層構造を形成します。

利点:

• 非常に低いインダクタンス (最小 ESL) で、超高周波アプリケーションに適しています。
• 規則的な形状（正方形/長方形）で、高密度実装に適しています。
• 放熱性が向上します。

短所:

• プロセスが複雑で大容量・高電圧化が難しく、コストも比較的高い。

アプリケーション:

• 高周波無線周波数回路、デカップリング、マイクロ波アプリケーション。

IV.結論：材料と構造の相乗効果

フィルムコンデンサの性能は、その材料特性と構造設計の間の正確な相乗効果の結果です。

将来の開発動向:

材料の革新: より高い温度（>150°C）とより高いエネルギー貯蔵密度（高εr、高Eb）を備えた新規ポリマーフィルムを開発します。

洗練された構造: 蒸着パターンのより正確な制御 (ナノスケール セグメンテーション) により、より優れた自己修復制御とパフォーマンスが可能になります。

統合とモジュール化: 複数のコンデンサとインダクタ、抵抗器などを単一のモジュールに統合して、パワー エレクトロニクス システムの総合的なソリューションを提供します。
