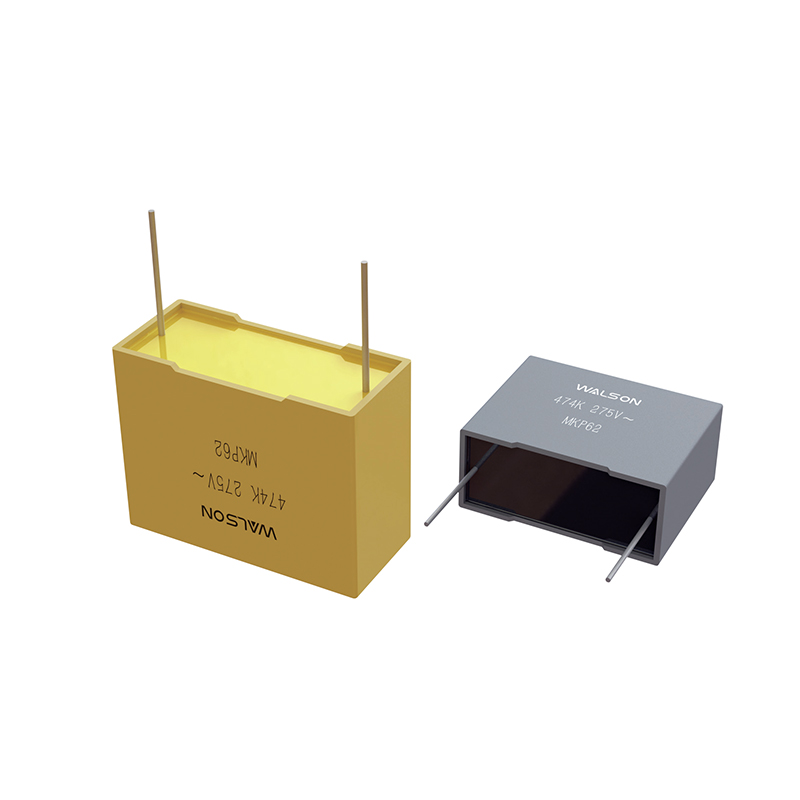

MKP62シリーズメタライズドポリプロピレンフィルムACコンデンサ（ボックスタイプ）

特徴：

メタライズドポリプロピレン

優れた自己修復特性、過電圧ストレスへの耐性

静電容量の長期安定性

湿った環境でも良好な特性

優れたアクティブおよびパッシブ難燃性

お問い合わせ PDFダウンロード

前へ：MMKP82シリーズ両面メタライズドポリプロピレンフィルムコンデンサ（ボックスタイプ）次へ：MKP21シリーズメタライズドポリプロピレンフィルムコンデンサ（ボックスタイプ）

代表的な用途:

これは、メインと直列のアプリケーション、つまり容量性分圧器、たとえばエネルギーメーター、LED ドライバーなどのために特別に設計されています

仕様

参照標準	GB/T 14579(IEC 60384-17)
気候のカテゴリー	40/105/56
定格温度	85℃
動作温度範囲	-40℃～105℃
定格電圧	AC230V、50/60Hz	AC250V、50/60Hz		300/275Vac、50/60Hz
最大連続DC電圧	400Vdc	560Vdc		630Vdc
静電容量範囲	0.033μF～4.7μF	0.010μF～4.0μF		0.010μF～2.2μF
静電容量許容差	±5%(J)、±10%(K)、±20%(M)
耐電圧	640Vdc(2S)	900Vdc(2S)		1500Vdc(2S)
損失係数	≤10×10 ^- ⁴ (1kHz、20℃)		≤20×10 ^- ⁴ (10kHz、20℃)
絶縁抵抗	R≧15000MQ、C _N ≤0.33μF (20℃、100V、1分) ラジコン _N ≥5000秒、C _N >0.33μF

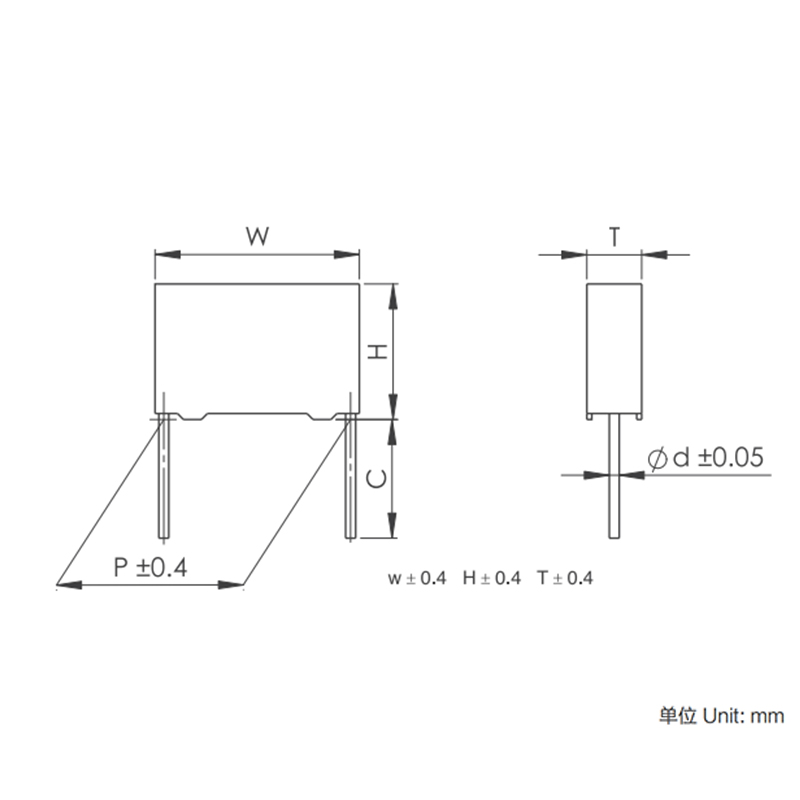

次元（mm）

	CN (μF)	W	H	T	P	d
	CN (μF)	W	H	T	P	d
230Vac	0.033	10.5	11	5	7.5	0.6
	0.047	10.5	12	6	7.5	0.6
	0.033	13	9	4	10	0.6
	0.047	13	11	5	10	0.6
	0.068	13	12	6	10	0.6
	0.1	13	12	6	10	0.6
	0.1	17.5	11	5	15	0.6
	0.15	17.5	12	6	15	0.6
	0.22	17.5	13.5	7.5	15	0.6
	0.33	17.5	14.5	8.5	15	0.6
	0.47	17.5	16	10	15	0.8
	0.33	26.5	15	6	22.5	0.8
	0.47	26.5	16	7	22.5	0.8
	0.56	26.5	17	8.5	22.5	0.8
	0.68	26.5	17	8.5	22.5	0.8
	0.82	26.5	18.5	10,0	22.5	0.8
	1	26.5	20	11	22.5	0.8
	1.2	26.5	20	11	22.5	0.8
	1.5	26.5	22	12	22.5	0.8
	0.47	32	18	9	27.5	0.8
	0.56	32	18	9	27.5	0.8
	0.68	32	18	9	27.5	0.8
	1	32	18	9	27.5	0.8
	1.2	32	20	11	27.5	0.8
	1.5	32	20	11	27.5	0.8
	2	32	22	13	27.5	0.8
	2.2	32	24.5	15	27.5	0.8
	3	32	33	18	27.5	0.8
	3.3	32	33	18	27.5	0.8
	4	32	33	18	27.5	0.8
	4.7	32	37	22	27.5	0.8
250Vac	0.01	13	9	4	10	0.6
	0.015	13	9	4	10	0.6
	0.022	13	9	4	10	0.6
	0.033	13	11	5,0	10	0.6
	0.047	13	11	5	10	0.6
	0.068	13	12	6	10	0.6
	0.068	17.5	11	5	15	0.6
	0.1	17.5	12	6,0	15	0.6
	0.15	17.5	13.5	7.5	15	0.6
	0.22	17.5	14.5	8.5	15	0.6
	0.33	17.5	16	10	15	0.8
	0.22	26.5	15	6	22.5	0.8
	0.33	26.5	16	7	22.5	0.8
	0.39	26.5	17	8.5	22.5	0.8
	0.47	26.5	17	8.5	22.5	0.8
	0.56	26.5	18.5	10,0	22.5	0.8
	0.68	26.5	18.5	10	22.5	0.8
	0.82	26.5	20	11	22.5	0.8
	1	26.5	22	12	22.5	0.8
	1.2	26.5	24.5	15.5	22.5	0.8
	1.5	26.5	24.5	15.5	22.5	0.8
	0.47	32	18	9	27.5	0.8
	0.56	32	18	9	27.5	0.8
	0.68	32	18	9	27.5	0.8
	1	32	20	11	27.5	0.8
	1.2	32	22	13	27.5	0.8
	1.5	32	25	13	27.5	0.8
	2	32	33	18	27.5	0.8
	2.2	32	33	18	27.5	0.8
	3	32	33	18	27.5	0.8
	3.3	32	33,0	18	27.5	0.8
	4	32	37	22	27.5	0.8
300Vac/275Vac	0.01	13	9	4	10	0.6
	0.015	13	11	5	10	0.6
	0.022	13	12	6	10	0.6
	0.033	13	12	6	10	0.6
	0.01	17.5	11	5	15	0.6
	0.015	17.5	11	5	15	0.6
	0.022	17.5	11	5	15	0.6
	0.033	17.5	11.0	5	15	0.6
	0.047	17.5	12	6	15	0.6
	0.068	17.5	13.5	7.5	15	0.6
	0.1	17.5	14.5	8.5	15	0.6
	0.15	17.5	16	10	15	0.8
	0.22	17.5	19	11	15	0.8
	0.068	26.5	15	6,0	22.5	0.8
	0.1	26.5	15	6	22.5	0.8
	0.15	26.5	16	7	22.5	0.8
	0.22	26.5	17	8.5	22.5	0.8
	0.33	26.5	18.5	10	22.5	0.8
	0.39	26.5	20	11	22.5	0.8
	0.47	26.5	22	12	22.5	0.8
	0.22	32	18	9	27.5	0.8
	0.33	32	18	9	27.5	0.8
	0.47	32	20	11	27.5	0.8
	0.56	32	22	13	27.5	0.8
	0.68	32	22,0	13	27.5	0.8
	1	32	28	14	27.5	0.8
	1.5	32	33	18	27.5	0.8
	2.2	32	37	22	27.5	0.8
